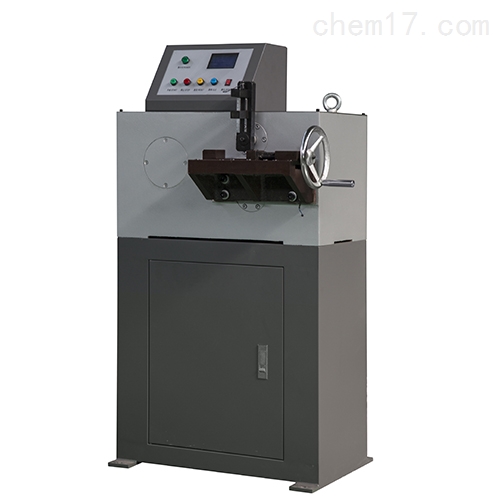

济南辰鑫制造 金属线材反复弯曲试验机

产品类别: 产品时间: 2022-03-14
济南辰鑫制造 金属线材反复弯曲试验机,主要用途与适用范围:
本试验机主要用于金属线材的反复弯曲试验,以检验金属线材在反复弯曲中承受塑性变形的性能及显示出的缺陷。

产品概述



济南辰鑫制造 金属线材反复弯曲试验机,主要用途与适用范围:
本试验机主要用于金属线材的反复弯曲试验,以检验金属线材在反复弯曲中承受塑性变形的性能及显示出的缺陷。
试验原理:将一定直径的样品,穿过导套,夹紧在两个规定尺寸的钳口中,调整好导套高度,按动按钮,样品做左右90°弯曲,试样断裂后,自动停机,并纪录弯曲次数。
本机广泛应用于钢铁、建筑行业、预应力钢丝、钢丝绳、电线电缆、铜和铜合金接触线、导线等生产、使用厂家。


主要技术参数:
1、线材试样直径:φ0.3mm至φ10mm ;
2、线材试样长度:≥200 mm;
3、反复弯曲角度:±90°±1°(平面弯曲);
4、计数范围:1至99999 ;
5、显示方式:数显屏显示 ;
6、计数方式:自动记录弯曲次数;
7、弯曲频率:<60次/分钟;
8、电机功率:4.0kW;
9、电  源:三相,380V,50Hz;
10、外形尺寸:1300×900×800mm;
11、主机重量:约380 kg。


济南辰鑫制造 金属线材反复弯曲试验机,结构特征与工作原理:
本试验机主要由主机和电器测控系统两大部分组成,采用机械传动,施加试验力矩使试样反复弯曲,利用光电开关来检测弯曲试验次数。试样断裂后自动停机,摆杆复位,触摸屏自动显示,记录弯曲试验次数。
1、 主机
主机由交流伺服电机,通过皮带轮带动蜗杆蜗轮副减速,再由曲柄—摆杆机构,带动圆柱齿轮传动,圆柱齿轮带动摆杆做±90°回转,从而使摆杆上的导套带动试样做±90°的弯曲,达到试验的目的。在圆柱齿轮上装有记数用的装置,试样每弯曲一次,光电开关采集一次信号,这样就达到了记数的目的。
试验结束后,如果摆杆没有停到中间位置,按复位键,则由另一只光电开关采集信号,使摆杆恢复到中间位置。
在摆杆上,装有拨杆,而拨杆上装有内径大小不同的导套,针对不同粗细的试样,把拨杆调整到不同的高度,并使用不同的导套。将导套放入拨杆孔内,用扭簧将其别住,并使其与拨杆导通。
在摆杆的下方,装有试样夹持装置。手动旋转丝杠,使活动钳口平移,将试样夹紧。对不同直径的试样,更换相应的钳口和导套(钳口和导套上有标记)。
2、 电器测控系统
电器测控系统主要有强电和弱电两部分组成。强电控制交流伺服电机,弱电部分分为三路:一路由光电开关采集弯曲次数信号,经脉冲整形到译码器送到触摸屏电脑显示并保存;另一路由光电开关控制摆杆的复位,当接到信号后使交流伺服电机停止,同时,一路接到交流伺服电机停止的信号后,对交流伺服电机进行反制动,从而使摆杆停到适当的位置。
工作条件:
1.在室温10-35℃环境下;
2.在稳定的基础上,水平安置;
3.在无振动的环境下;
4.周围无腐蚀性物质;
5.无明显的电磁干扰;
6.电源电压波动范围不超过额定电压380V的±10;
7.试验机周围要留有一定的空余空间。
