混凝土压力试验机 型号都有哪些

产品类别: 产品时间: 2020-07-23
混凝土压力试验机 型号都有哪些,主要用于砖、石、水泥、混凝土等材料的抗压强度试验。配置其它辅具后也可用于其他材料的抗压或抗折性能试验。控制及测量系统吸收了目前压力试验机控制的各类先进经验,采用高精度全数字伺服闭环控制及测量系统,实现了等负荷速率加荷、等应力速率加载、试验力保持等控制功能。控制精度高、可靠性好。本系统具有多层保护功能,可实现对试验机的过载、过流、过压、欠压、过速、限位等多种安全保护。

产品概述

混凝土压力试验机 型号都有哪些,主要用于砖、石、水泥、混凝土等材料的抗压强度试验。配置其它辅具后也可用于其他材料的抗压或抗折性能试验。控制及测量系统吸收了目前压力试验机控制的各类先进经验,采用高精度全数字伺服闭环控制及测量系统,实现了等负荷速率加荷、等应力速率加载、试验力保持等控制功能。控制精度高、可靠性好。本系统具有多层保护功能,可实现对试验机的过载、过流、过压、欠压、过速、限位等多种安全保护。


混凝土压力试验机主要规格:
1.zui大试验力                     2000KN
2. 液压泵额定压力                 40Mpa
3. 示值相对误差                   ±1
4. 承压板尺寸                     250×220
5. 承压板间zui大净距               320mm
6. 活塞zui大行程                   50mm
7. 测力范围                       0-2000KN
8. 测力值分辨率             0-  1000KN       0.01KN 1000-2000KN      0.1KN
9.外形尺寸(长×宽×高)        970×390×1350mm
10.净重                           800Kg
一、机体部分

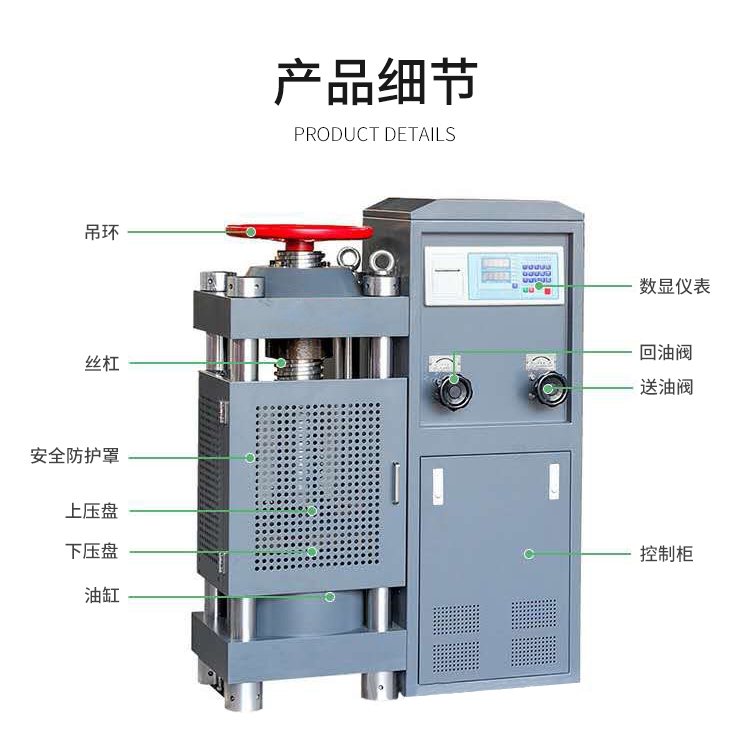

数显式压力试验机机体由四根立柱将缸体与上梁连接在一起,在试验机的上横梁上有调节丝杠,大手轮及螺母丝杠可调整试验机的空载高度,丝杠下端装有球座与上压板。下压板置与油缸的活塞上,当试件与上压板接触时,上压板球座能自调正平衡,使试件与上压板保持水平。下压板上刻有试件定位的刻线,做实验时试件要对准刻线,下压板下面设有防尘罩壳,防止或减少活塞升降时粉尘进入油缸,损坏缸体或油封。活塞与油缸间设有密封装置,可以防油外泄,但使用时活塞仍有微量油外泄时,在缸体顶/端有环形油槽,并有泄油通道排出。
二、液压操纵部分
本试验机的操纵箱主要有油箱、油泵、滤油器、电动机、速度阀、回油阀等组成,油泵为直转式轴向五柱泵,试验机在加荷时,应手动控制加载速度阀使活塞上升速度得到快慢控制(该速度与保护阀为一体式),卸荷时,可转动回油阀,油缸会慢慢下降,数显式压力试验机在出厂时已将保护阀调至适当位置,在正常使用时用户不可对保护阀进行调整。
三、控制系统
系统包括数字伺服阀,高精度传感器,控制器及软件,控制精度高,可靠性好。满足GB、ISO、ASTM等标准对水泥、砂浆、混凝土等材料的试验要求。
系统具有以下功能:
l 具有力闭环控制功能;
l 能实现等载荷速率加载或等应力速率加载;
l 采用微机实现电子测量、自动完成试验;
l 计算机自动计算结果并打印报告;
l 试验报告可自行设计导出至Excel。
