数显电液式压力试验机 厂家直接发货

产品类别: YES 产品时间: 2020-07-23
数显电液式压力试验机 厂家直接发货,主要用于砖、石、水泥、混凝土等材料的抗压强度试验,也可用于其他材料的抗压性能试验。

产品概述

数显电液式压力试验机 厂家直接发货,主要用于砖、石、水泥、混凝土等材料的抗压强度试验,也可用于其他材料的抗压性能试验。

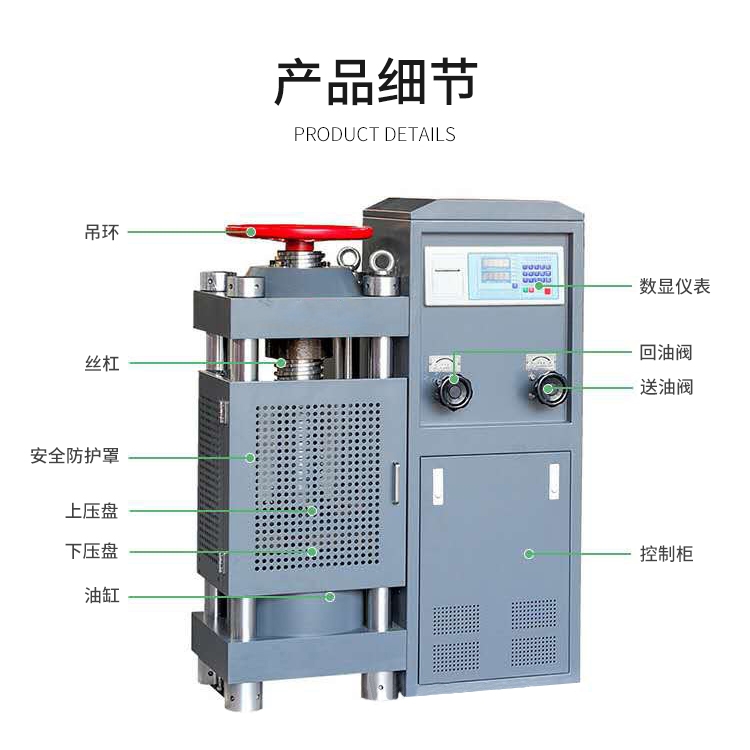

结构简介:
1、机体部分
试验机机体由四根立柱将缸体与上梁连接在一起,在试验机的上横梁上装有调节丝杠,大手轮及螺母丝杆可调整试验机的空载高度,丝杆下端装有球座与上压板。下压板置与油缸的活塞上,当试件与上压板接触时,上压板球座能自调正平衡、使试件与上下压板保持水平。下压板上刻有试件定位用的刻线,做试验时试件要对准刻线,下压板下面设有防尘罩壳,防止或减少活塞升降时粉尘进入油缸,损坏缸体或油封。活塞与油缸间设有密封装置,可以防油外泄,但使用时活塞仍有微量油外泄时,在缸体顶端有环型油槽,并有泄油通道排出,流回大油箱。
2、液压操纵部分
本试验机的操纵箱主要有油箱、油泵、滤油器、电动机、送油阀、回油阀等组成,油泵为直转式轴向五柱泵,试验机在加荷时,应手动控制加载送油阀使活塞上升速度得到快慢控制(该速度与安全阀为一体式),卸荷时,可转动回油阀,油缸会慢慢下降。试验机在出厂时已将安全阀调至适当位置,在正常使用时用户不用对安全阀进行调整。


数显电液式压力试验机 厂家直接发货,操作指导:
1、  在油箱的加油口加入46#抗磨液压油至距离油尺下表面5cm处即可。
2、  接通电源启动电动机(380V  50HZ)
3、  关闭回油阀,将送油阀手柄逆时针方向拧开,供油使活塞升离开油缸底。
4、  放好试件,调整丝杆高度,调制试件离上压板空余1-2MM处。
5、  当时间还未接触到上压板时,可调节送油阀快速上升,当试件接触到上压板后,适当调整送油阀进行加荷至试件压碎。
6、  试件破碎后,打开回油阀使活塞回落,清除碎试件后,关闭回油阀,可做下一次实验(打开回油阀时速度要慢)。
技术参数:
Z大试验力 2000kN
试验力示值相对误差 ≤±1%
上下压板尺寸 370×370mm
上下压板Z大间距 330mm
活塞Z大行程 50mm
活塞直径 φ250mm
液压泵额定压力 40MPa
电机功率 0.75kW
外形尺寸L 650×720×1500
净重 2000Kg
