钢绞线松弛试验机 多年生产研发经验可定制

产品类别: WAW 产品时间: 2020-07-23
钢绞线松弛试验机 多年生产研发经验可定制,试验机概述:
试验机主机采用立式结构,占地空间小,松弛试验要求的恒温和无震动的条件容易满足。试验空间由丝杠调节,上横梁通过双立柱与工作台构成拉伸试验空间,动力传动机构(由交流伺服调速电机、减速机、丝杠副组成)安装在工作台的下方,加载丝杠上下移动带动下钳口移动,从而实现对试样加载;测力传感器安装在上横梁上,并与上钳口座连接。

产品概述

钢绞线松弛试验机 多年生产研发经验可定制,试验机概述:
试验机主机采用立式结构,占地空间小,松弛试验要求的恒温和无震动的条件容易满足。试验空间由丝杠调节,上横梁通过双立柱与工作台构成拉伸试验空间,动力传动机构(由交流伺服调速电机、减速机、丝杠副组成)安装在工作台的下方,加载丝杠上下移动带动下钳口移动,从而实现对试样加载;测力传感器安装在上横梁上,并与上钳口座连接。试验机具有很高的刚度,确保试验机结果的准确性。


技术指标:
1、试验力kN1000
2、试验力测量范围kN30~600
3、试验力示值相对误差≤示值的±1%
4、试验力分辨率                        0.01kN
5、位移测量分辨力mm0.01
6、变形测量精度mm0.01
7、拉伸试验空间mm1000(可根据客户要求定制)
8、压缩空间mm                     600
9、活塞行程mm 150
10、圆试样钳口夹持直径mm15.20mm(其他规格另配)
11、活塞移动速度mm/min50
12、夹紧方式自动加紧
13、主机外形尺寸mm890×660×2500
14、测力柜外形尺寸mm1000×700×1400

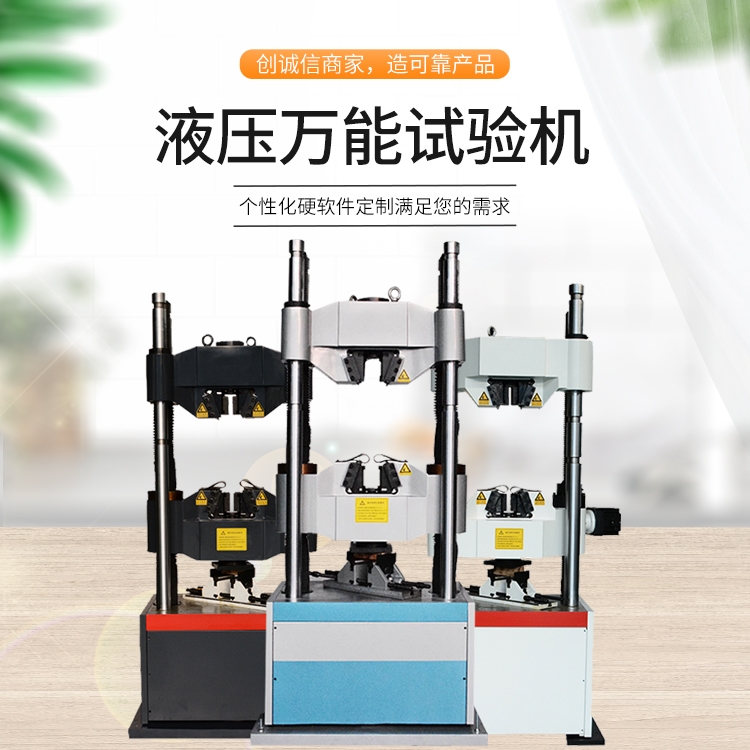

钢绞线松弛试验机 多年生产研发经验可定制,该试验机是六立柱、双空间结构,上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间,试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口,标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验,以及钢绞线专用钳口用于Φ8~Φ18mm的钢绞线的拉伸试验;标准机型的下横梁底端配有上压板,试台上配有带球形结构的下压板,可直接做压缩试验。
该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如:配装螺栓夹具可做螺栓的拉伸,配装弯曲夹具可做圆棒或板材的弯曲试验,配装剪切夹具可做圆棒剪切强度试验,在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验。
