您的位置: 网站首页 >> 产品中心 >> >> 拉力试验机 > WDW万能铝合拉力金测试机 专业生产试验机

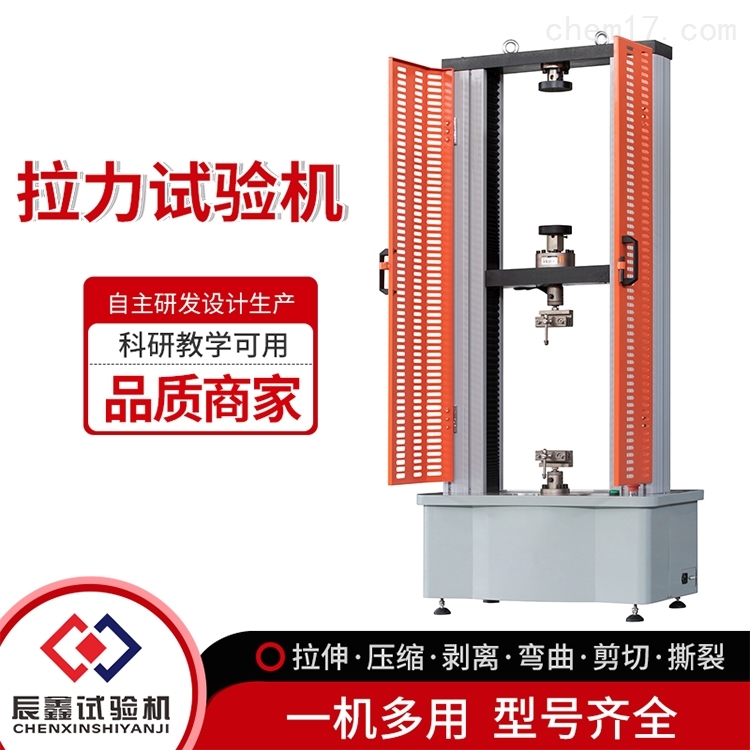

万能铝合拉力金测试机 专业生产试验机

产品类别: WDW 产品时间: 2020-07-23
万能铝合拉力金测试机 专业生产试验机,主机规格:
A.高精度力量传感器: 10KN-50KN(选配)。力量精度在±0.5 %以内。
B.全程容量不分档; 全程力量 大解析度 1/300000
C.动力系统:伺服电机+伺服驱动器+涡轮减速机+滚珠丝杆+同步带传动。

产品概述

万能铝合拉力金测试机 专业生产试验机,主机规格:
A.高精度力量传感器: 10KN-50KN(选配)。力量精度在±0.5 %以内。
B.全程容量不分档; 全程力量 大解析度 1/300000
C.动力系统:伺服电机+伺服驱动器+涡轮减速机+滚珠丝杆+同步带传动。
D.控制系统: 采用Pulse Command控制方式使控制更准.速度控制范围5~200 mm/min。测试后自动回归原点、自动储存。
E.数据传输方式:RS232传输
F.显示方式:M212C测试软件计算机屏幕显示。
G 豪华测试界面软件可实现定速度、定位移、定荷重等.控制模式加上多阶控制模式可满足普通的测试要求。
H.测试空间:测试宽度约500mm(标准规格),联板行走空间950 mm(含夹具)
I.全程位移: 编码器1000 P/R,提升4倍精度.采用LINE DRIVE编码器抗干扰能力极强.位移解析0.001mm。
大变形引伸计:解析 0.001mmK.安全装置:过载紧急停机装置、上下行程限定装置、自动断点停机功能。
应定期进行检查:
一、试验机上的各部分紧固件,尤其是油管接头处螺母是否拧紧。
二、经常打开油箱左上部盖板,观察油箱中的油是否够用。
三、检查摆杆上的刀刃是否在刀承上,测力活塞顶端是否顶在小窝内,测力活塞上的小皮带是否断裂。
四、打开上盖板,检查小锤和弦线是否正常运转,齿杆来回运动是否受阻,指针转动是否灵敏。
五、接通电源后,指示灯是否亮,按动油泵开关,检查油泵运转方向是否与箭头所示方向一致。
六、检查下钳口升降限位开关是否能起作用以及下钳口电机接线是否正确。
七、开动油泵,用手搬动摆杆,当度盘主动针转动一圈并超过3%~5%(满负荷)时,油泵应自动停止。
万能铝合拉力金测试机 专业生产试验机,主要技术指标:
1.试验力:50kN
2.试验力测量范围:0.4%--100%
3.试验力示值精度:优于示值±1%
4.试验力分辨力:1/300000(全程不分档或等效6档)
5.横梁位移测量精度:分辨率高于0.0025mm
6.变形测量精度:±0.5%(在0.2—10mm范围内)
7.试验速度范围:0.01—500mm/min,无级调速
8.速度控制精度:±1%(0.01~10mm/min);±0.5%(10~500mm/min)
9.恒力、恒变形、恒位移控制范围:   0.2%-100%FS
10.恒力、恒变形、恒位移控制精度:
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内
11.变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
12.试验空间:A.拉伸空间:600mm   B.压缩空间:700mm
13.夹具形式:楔形夹具体
平钳口0-7mm       圆钳口Ø4-Ø9mm
14.压盘尺寸:φ100 mm
15.整机电源:单相,220V±10%,50Hz,功率:1.5 kW
16.工作环境:室温—35℃,相对湿度不超过80%
17.主机尺寸:760×500×1750mm
18.重量:460kg
