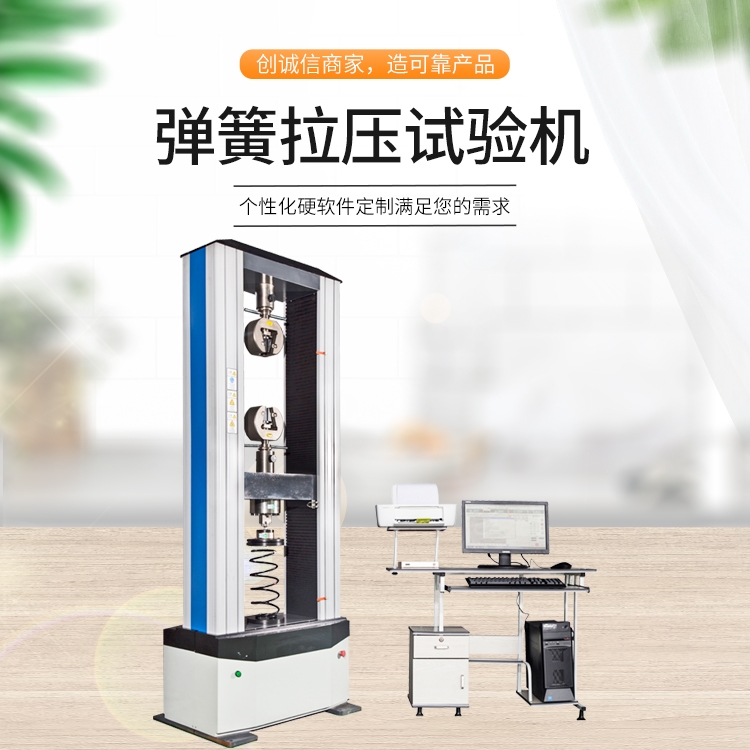

微机控制弹簧拉压试验机 性能稳定功能齐全

产品类别: WDW 产品时间: 2020-07-23
微机控制弹簧拉压试验机 性能稳定功能齐全,标准规定的技术要求制成,专业设计的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。能对拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。

产品概述

微机控制弹簧拉压试验机 性能稳定功能齐全,标准规定的技术要求制成,专业设计的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。能对拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。
该机采用调速精度高、性能稳定的全数字交流伺服调速系统及伺服电机作为驱动系统,星火控制软件作为控制系统核心,以Windows为操作界面的控制与数据处理软件,实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示,所有试验操作均可以通过鼠标在计算机上自动完成。


主要性能特点:
1、主机:采用门式结构,主机框架通过力学有限元分析,框架的刚度和强度得到充分保证。传动系统采用零间隙滚珠丝杠副,保证了试验结果的准确性和耐久性,主机框架应用四根导向立柱导向,保证了框架的刚性。
2、传动系统:由同步齿形带、精密滚珠丝杠副及导向部分等组成。
3、驱动系统:由台湾东元交流伺服调速器及其电机实现系统的驱动。
4、测量控制系统:试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机显示、控制及数据处理等功能
5、安全保护装置:超额定载荷10%过载保护、横梁极限位置保护、过电流、过电压、超速保护等。


微机控制弹簧拉压试验机 性能稳定功能齐全,产品构成系统:
1、主机:机械部分为数控加工中心加工,采用四立柱光轴加双丝杠式结构,整机刚度高,变形小,弹簧挂钩强度、压盘硬度淬火经过处理,抗拉强度和抗压硬度有保证,该机型不同于同行业内用拉力试验机(多为两立柱,整机刚度低、变形大,挂钩压盘未经特殊处理)改装机型。
2、传动系统:由带轮减速系统、精密滚珠丝杠及导向光轴等组成。
3、驱动系统:由精密数字调速器及伺服电机实现系统驱动。
4、测量控制系统:试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机显示、控制及数据处理等功能。
5、安全保护装置:过载保护、横梁极限位置保护、过电流、过电压、超速保护等。
