1000kn微机控制电液伺服万能试验机_厂家

产品类别: WAW 产品时间: 2020-07-23
1000kn微机控制电液伺服万能试验机_厂家
一、技术特点与优势:
1.主机外观采用流线型外观造型设计,各部件设计强度分布合理,表面喷金属漆,整体组合美观、大方;
2.主机采用油缸下置式结构,主机高度低,试验空间布置合理,符合人体工程学原理;
3.工作台与上横梁采用四立柱双丝杠结构,构成高刚度试验空间;

产品概述

1000kn微机控制电液伺服万能试验机_厂家
一、技术特点与优势:
1.主机外观采用流线型外观造型设计,各部件设计强度分布合理,表面喷金属漆,整体组合美观、大方;
2.主机采用油缸下置式结构,主机高度低,试验空间布置合理,符合人体工程学原理;
3.工作台与上横梁采用四立柱双丝杠结构,构成高刚度试验空间;
4.钳口卡板与横梁之间相对滑动部分之间设置抗磨板,使钳口卡板移动平滑,试样装夹牢固可靠,方便长期使用后的维修更换;
5.钳口卡板与钳口之间采用圆弧或直槽联接型式,定位可靠;
6.试样的夹紧采用双密封内置式夹紧缸,密封严密,不渗油;
7.液压系统采用压差式节流调速伺服随动系统,系统工作压力随着负载的变化自动调整,减少系统发热,节省能源;
8.高压油泵与电机直连式结构,结构紧凑,运行平稳,噪音低;
9.油源系统配置专用伺服阀,控制精度高;
10. 负荷传感器合理布置在工作台与活塞之间,直接测试试验力,避免了液压传感器由于油缸活塞摩擦力和油温变化对试验结果的影响;
11.高性能智能化全数字控制器,采用全数字PID调节,配以独立式伺服放大器、测控软件及数据采集和处理软件,可实现试验力、试样变形、活塞位移的闭环控制和控制模式的平滑切换;系统由三路信号调理单元(试验力单元、油缸活塞位移单元、试样变形单元)、 控制信号发生器单元、伺服阀驱动单元、伺服油源控制单元、必要的I/O接口、软件系统等组成;系统的闭环控制回路:测量传感器(负荷传感器、位移传感器、变形引伸计)与伺服阀、控制器(各信号调理单元)、伺服放大器一起组成多个闭环控制回路,实现试验机的试验力、油缸活塞位移、试样变形的闭环控制功能;具有等速率试验力、等速率油缸位移、等速率应变等多种控制模式,并可实现控制模式的平滑切换,使系统具有更大的灵活性。具有网络接口,可实现数据联网和远程控制功能;
12.多功能试验软件包可按不同试验方法要求分析处理试验结果,具备人机交互编程控制方式,方便添加新的试验标准方法 ;具有强大的图形操作功能,可实时显示绘制试验曲线和显示试验数据,具有曲线缩放,图形放大、截取功能,光标跟随显示等功能。采用VXDs高速数据采集技术,实现多通道的高速数据采集;具有完整的试验曲线、试验数据的储存功能;具有单件试验报表输出和批量试验报表输出打印功能;
13.安全保护装置:具有试验力过载、超设定、断电、活塞到达极限位置等保护功能。

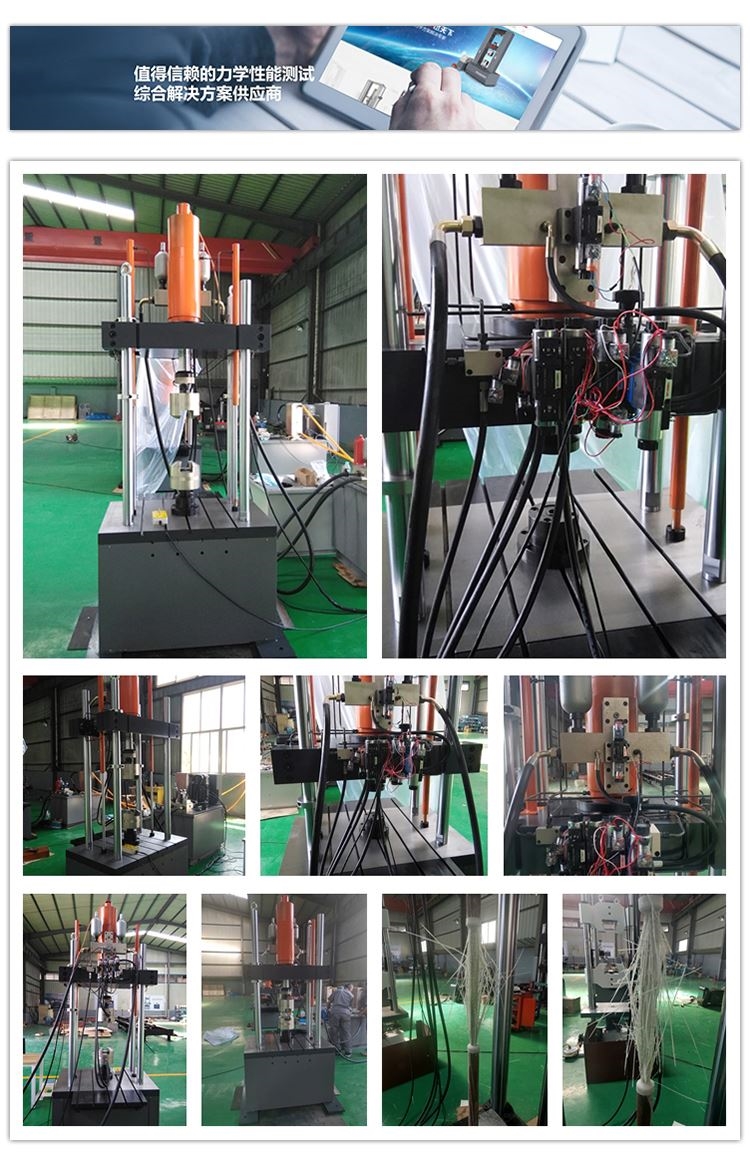

主机为四立柱、两丝杠、油缸下置式,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。测控系统采用全数字多通道闭环测控系统,具有三闭环功能,即可以进行应力、应变、位移闭环等控制方式,并可以进行无冲击切换,其应力速度和应变速率完全符合国标GB/T228.1-2010等其它金属拉伸试验标准要求。


二、 传动系统
下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。
三、 液压系统
油箱内的液压油通过电机带动高压泵进入油路,流经高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。
四、 控制系统
l 支持进行拉伸、压缩、剪切、弯曲等试验;
l 支持开放编辑试验、编辑标准和编辑步骤,并支持导出导入试验、标准和步骤;
l 支持试验参数自定义;
l 采用开放式的EXCEL报表形式,支持用户自定义报表格式;
l 查询打印试验结果灵活方便,支持打印多个试样,自定义排序打印项目;
l 程序自带强大试验分析功能;
l 程序支持分级管理两级(管理员、试验员)用户管理权限;
五、安全保护装置
当试验力超过试验力的3%时,过载保护,油泵电机停机。
当活塞升起达到上极限位置时,限位保护,油泵电机停机。
当横梁下降达到设定位置时,限位保护,减速机停机。
1000kn微机控制电液伺服万能试验机_厂家
