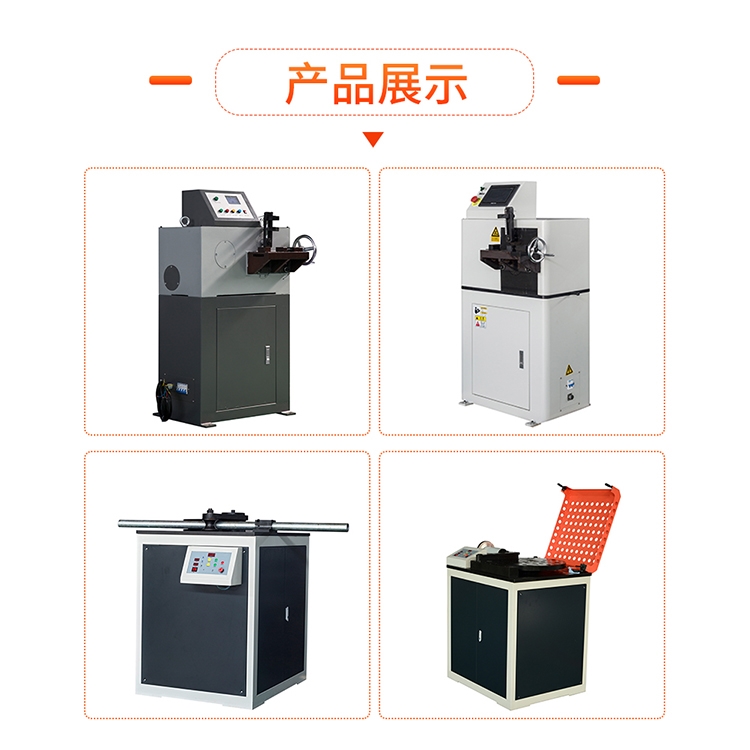

济南美特斯 金属管弯曲性能试验机 适合标准

产品类别: GW 产品时间: 2020-10-30
济南美特斯 金属管弯曲性能试验机 适合标准,电气工作原理:
1、电气工作原理:本试验机的电气控制原理(如附图1所示)是采用数字集成电路,试验机的弯曲角度由电机高速轴上取得的光电脉冲分频后,进行角度计数并不断累计显示,当试验机工作盘转至所设定的角度时,经电路控制,使制动电机断电停止转动。

产品概述

济南美特斯 金属管弯曲性能试验机 适合标准,电气工作原理:
1、电气工作原理:本试验机的电气控制原理(如附图1所示)是采用数字集成电路,试验机的弯曲角度由电机高速轴上取得的光电脉冲分频后,进行角度计数并不断累计显示,当试验机工作盘转至所设定的角度时,经电路控制,使制动电机断电停止转动。
2、电气控制面板设置:电气控制面板上(如附图2)设置有点动正弯、点动反弯、自动正弯、自动反弯按钮,还设置有急停按键、清零按键盘,并有弯曲角度显示装置,自动正、反弯曲角度的设定装置及急停开关和电源开关。
首先根据试验要求将对应的弯心套和工作辊正确放到工作盘上,然后按动显示器上的SET键,用上 、下、 左、 右键<箭头所指方向>进行数字的加减和变位。然后,按ENT键确定,之后,按需要进行反旋角度设置,如无需反旋,则将其设置为“000”后,按ENT键确认,至此,正、反弯试验角度设置完成。




济南美特斯 金属管弯曲性能试验机 适合标准
1、GB/T244-2008金属管弯曲试验方法
弯管试验机的弯心应具有与管外径轮廓相适应的沟槽。弯心半径由相关产品标准规定。
注:弯心半径的偏差、沟槽的深度和椭圆度均对试验结果有影响。
2、GB/T3091-2008 低压流体输送用焊接钢管
工艺性能——弯曲试验
外径不大于60.3mm的电阻焊钢管应进行弯曲试验。试验时,试样应不带填充物,弯曲半径为钢管外径的6倍,弯曲角度为90°,焊缝位于弯曲方向的外侧面。试验后,试样上不允许出现裂纹。
3、 JT/T 705-2007混凝土灌注桩用钢薄壁声测管及使用要求
工艺性能——抗弯曲性能
声测管应进行弯曲试验检验抗弯曲性能。弯曲试验时不带填充物,声测管弯曲半径为公称外径的6倍,弯曲角为120°。当采用焊接声测管时,焊缝位于弯曲方向的侧面。声测管不应出现裂纹。

因命名方式的差异,导致各厂家同一类试验机的名称有所不同,我公司所有生产的产品均可接受定制,欢迎咨询!!!
